32层电梯控制器
目 录
第一章 系统组成及功能介绍...3
1.1 系统构成...3
1.2 系统组成列表...3
1.3 功能列表...3
第二章 控制器说明...5
2.1 控制器参数...5
2.2 接口说明...5
第三章 安装说明...8
3.1 控制器接线示意图...8
3.2 系统安装固定...9
3.3 发卡器与计算机连接...9
第四章 调试运行...10
4.1 通电前准备...10
4.2 通电后检查...10
4.3 控制器配置...10
4.4 运行测试...11
第五章 常见问题解答...13
附录一 蜂鸣器提示音详解...16
附录二 指示灯含义详解...17
附录三 电梯编号设置方法...18
第一章 系统组成及功能介绍
1.1 系统构成

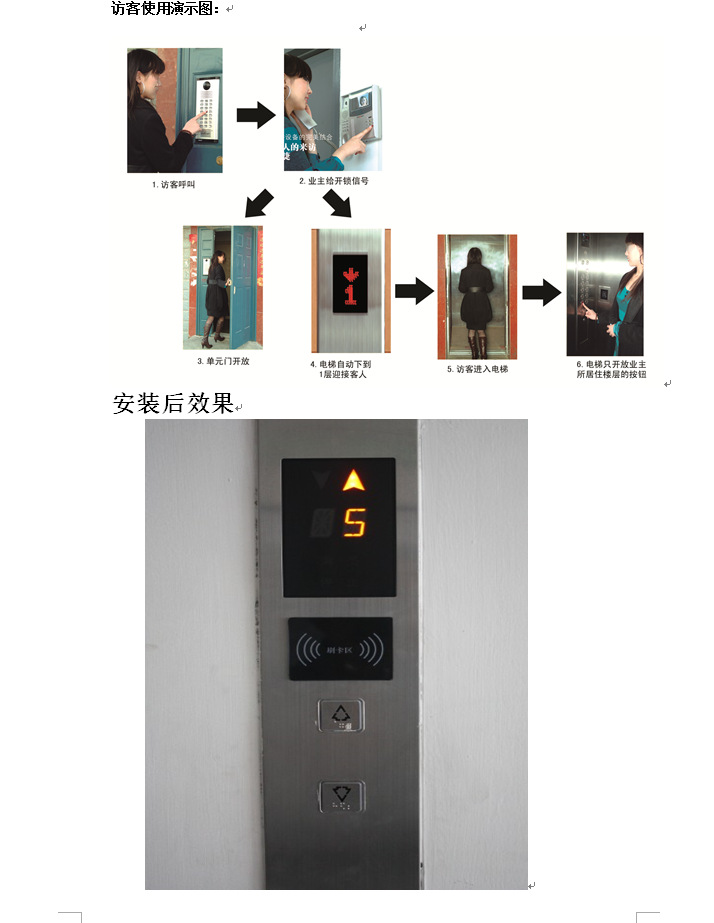

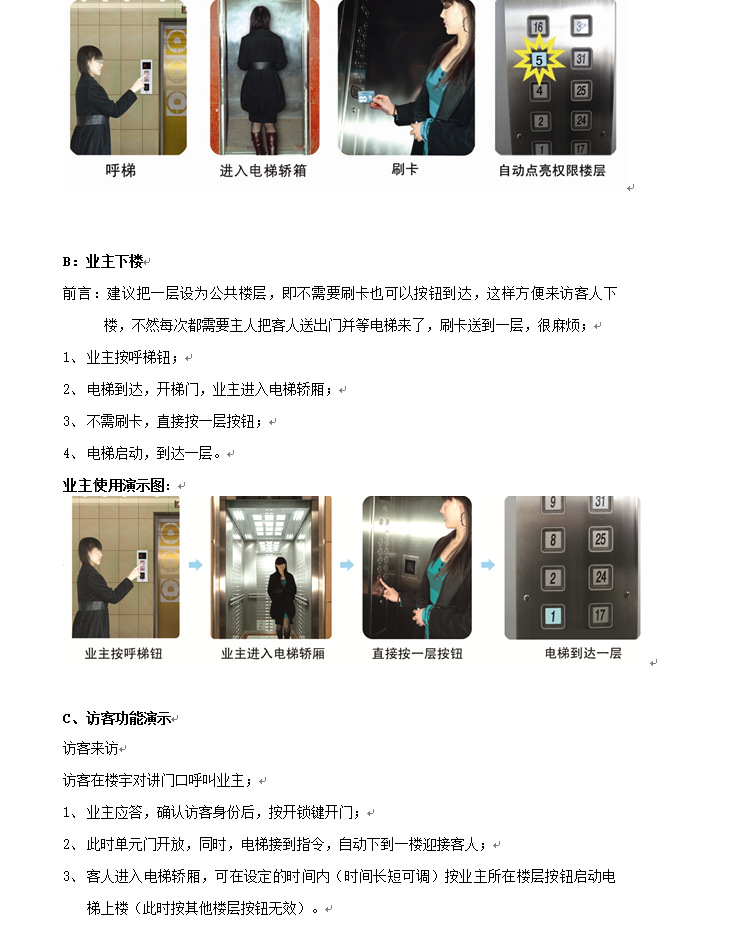

本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，WX-32T智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：
1）、IC卡管理中心（计算机软件）（初始登录密码为：空）
2）、发卡器
3）、WX-32TK控制器
4）、读卡器
5）、射频IC卡
6）、其他附属产品等
1.2 系统组成列表
产品名称 | 规格型号 | 单位 | 说明 |
管理中心软件 | V3.5 | 套 | 安装在在计算机中，是整个系统的管理平台 |
写卡器 | WX-RW-64 | 套 | 与IC卡管理中心一起实现卡片的发放和管理 |
内选控制器 | WX-32TK | 套 | 安装在轿箱内或轿顶，对电梯进行控制 |
读卡器 | WX-012 | 套 | 安装在轿箱选层面板或轿箱壁，与内选控制器相连接，采集IC卡信息并传输给控制器 |
管理卡 | Philips M1 S50 | 张 | 控制器管理卡，一套软件配一张。 |
用户射频IC卡 | Philips M1 S50 | 张 | 供用户乘梯使用 |

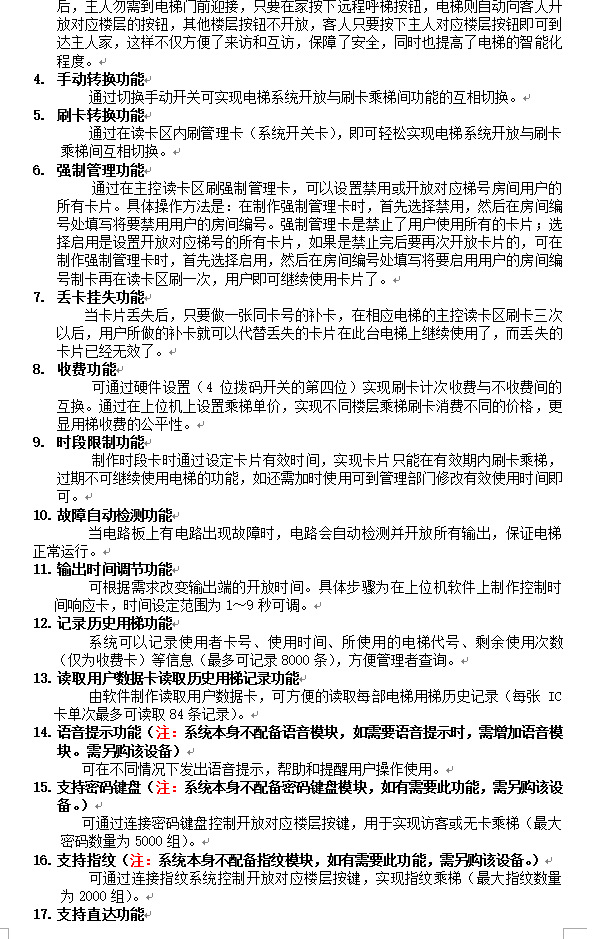

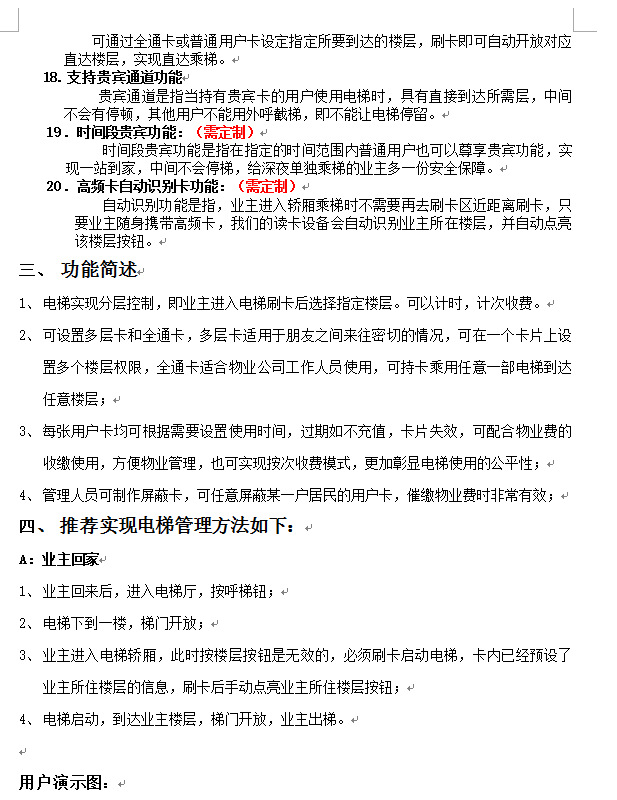

1.3 功能列表
功能项 | 功能说明 |
用梯权限控制 | 有效刷卡可选择指定的授权楼层 |
内选分层控制 | 每个选层按钮可单独控制，可控制64层 |
双保险结构 | 故障时，停用电梯控制功能，恢复电梯的使用 |
一卡多梯功能 | 一个用户IC卡可以授权多部电梯的使用权限 |
海量用户信息库 | 支持高达6万张的乘梯IC卡（业主卡/管理人卡/特权卡） |
卡片挂失功能 | 用户卡片丢失时，可挂失卡，原丢失卡自动失效 |
灵活的用梯限制模式 | 对用户乘梯卡的使用次数、使用期限、可用时段、可用日期等进行灵活配置 |
收费功能 | 分层计费、时段计费、按次计费可灵活配置，收费/不收费可以选择 |
用户黑名单功能 | 指定用户被屏蔽后不可再使用电梯，直到再次开放后才可使用，可存储多达1万个黑名单 |
电梯运行管理 | 可以对电梯每个楼层独立的设置禁用时段和可用日期，无效时段或者日期时，楼层停用，刷卡无效 |
输出时间设置 | 可根据实际需要设置按钮等的开放保持时间 |
刷卡记录存取 | 2万条刷卡记录循环存储，可随时读取，掉电数据可保持10年 |
消防功能 | 电梯消防时，接收到消防信号自动退出IC卡管理，电梯可自由选层 |
数据导出功能 | 可通过TF卡进行记录导出功能 |
开关启/禁用IC卡管理 | 可管理卡控制是否启用电梯IC卡管理 |
第二章 控制器说明
2.1 控制器参数
WX-32TK内选控制器主要技术参数：
1、输入电压：DC9～30V
2、工作电流：<800mA
3、使用环境温度 ：-40℃~+70℃
4、使用环境相对湿度：20%~90% 不结露
5、刷卡操作时间：<200毫秒
6、读卡连接线长度 ：12米
7、刷卡记录存储：循环存储20000条
8、可管理乘梯卡数量：6万张
9、黑名单：1万个
10、电梯编号：1~255号自由设置
11、平均无故障时间：>30000小时
2.2 接口说明

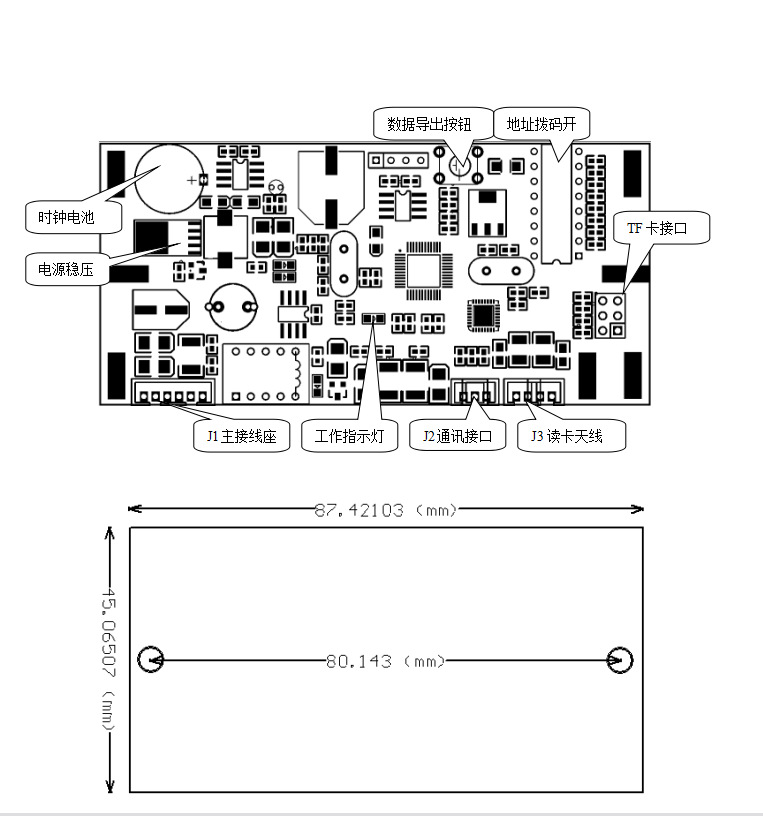

控制板实物图：
接口说明：
J1
端口 | 功能 | 备注 |
V+ | 电源+ | 直流9-30V电源输入 |
GND | 电源- | 电源地 |
P4R+ | 485A | 电脑连网485信号+ |
P4R- | 485B | 电脑连网485信号- |
GND | 地 | 电源地 |
J2
端口 | 功能 | 备注 |
L4R- | 485B | 楼宇对讲联动信号B |
L4R+ | 485A | 楼宇对讲联动信号A |
GND | 信号地 | 楼宇对讲联动信号地 |
V+ | 电源输出 | 读卡器电源输出 |
GND | 电源地 | 读卡器地 |
D0 | 数据0 | 读卡器数据DATA0 |
D1 | 数据1 | 读卡器数据DATA1 |
GND | 地 | 紧急按钮开关地 |
HF | 恢复 | 紧急按钮开关输入 |
电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。IC管理功能发生故障时，将开关拨到OFF后，可保障电梯的正常使用。

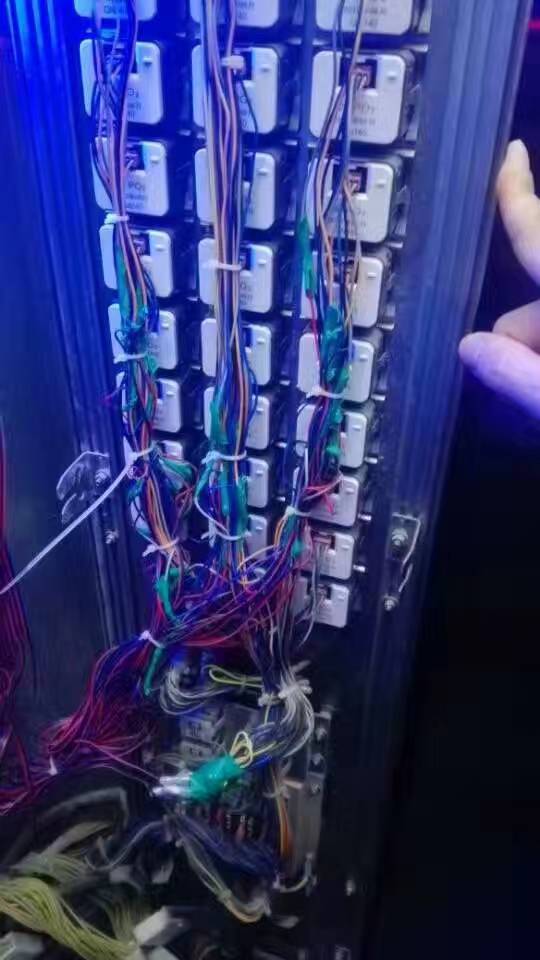

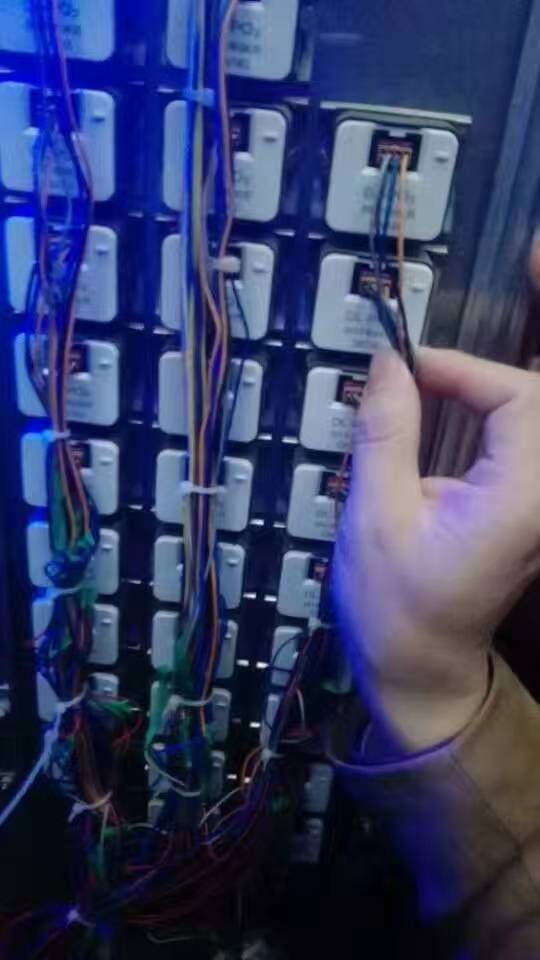

6、选层控制输出接口JP**
A、如果是普通电梯时（支持64层控制）：
JP1接底层选层按钮，依次向上……，可接到JP64。
B、每个选层控制的输出状态都对应一个指示灯来进行指示，灯亮表示有输出，LD**指示灯对应KEY**的输出。
注：1、这里的JP1并不一定是指1楼，而是指要控制的电梯的底层。比如电梯有地下1层，则这里JP1控制的是地下一层，其他依此类推。
2、这里的“**”范围为：1~64，本说明书后续出现的“**”也是此含义，不再另行声明。
7、电梯编号设置拨码开关S1
通过拨码设置，可将电梯编号设置为1～255中的一个。关于电梯编号的设置方法，请参见附录三。
2.2 八位拨码开关S1设置说明
通过拨码设置，将控制器编号设置为1～255中的一个。控制器编号必须是的。关于电梯编号的设置方法，请参见说明书的附录三。
9、控制器输出指示灯
控制板切换开关在ON状态时LD**指示灯的状态对应JP**楼层控制输出接口的输出状态，灯亮表明对应楼层控制有输出，此时可以选层乘梯。

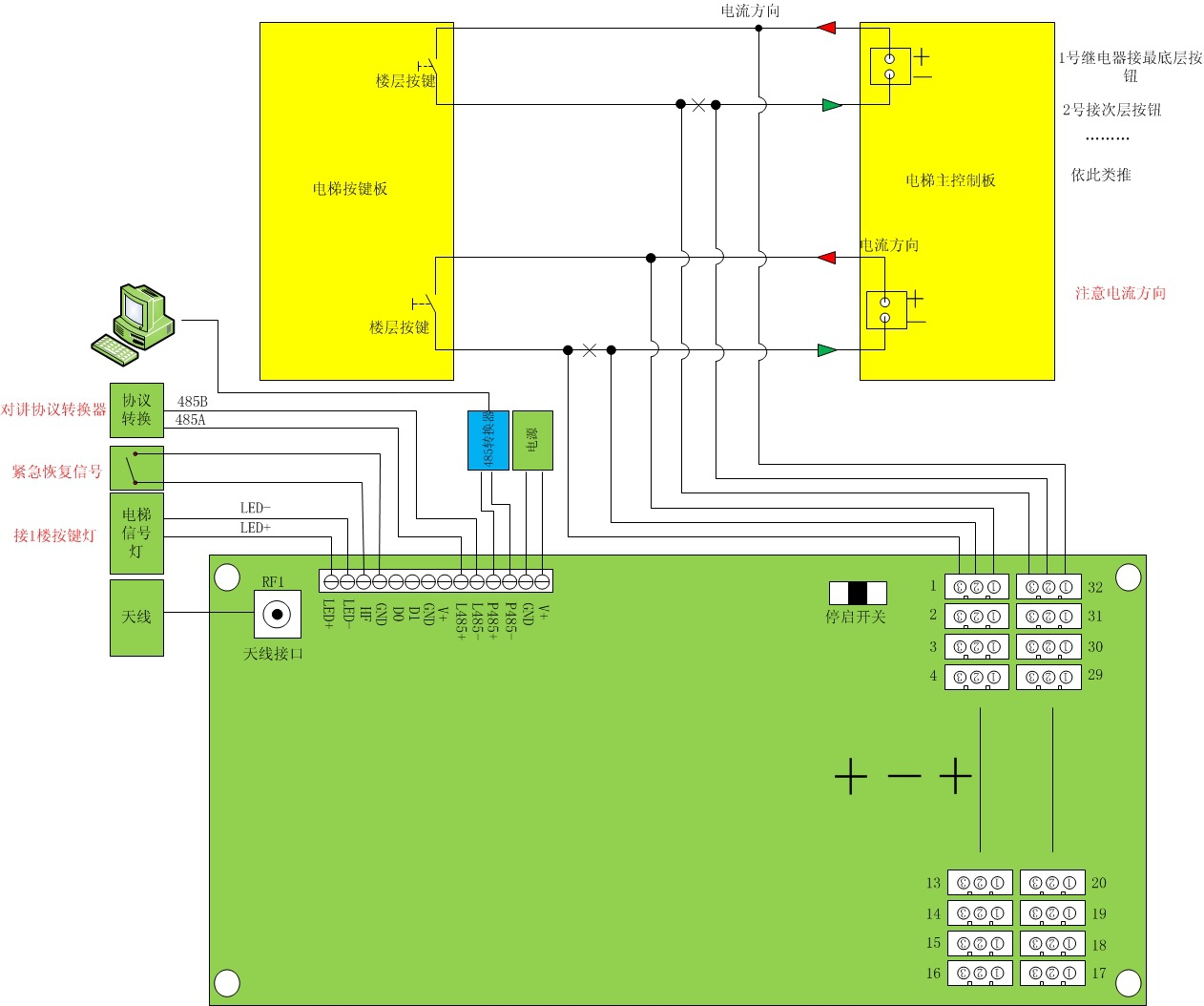

控制器接线示意图:
