产品图片
产品名称
产品型号
参数基本参数
产品尺寸图
防烟电磁门吸

防火门电磁锁

WX-Q60

标准型防烟门墙吸
外形尺寸:长80×宽80×高40mm
输入电压:DC12V/DC24V
(可调)
最大吸力:60kg(120Lbs)
适用门型:各种单开式或双开式防烟门



加长型电磁门吸,墙壁式

电磁门吸锁

WX-Q60L

加长型防烟门墙吸
外形尺寸:长80×宽80×高110mm
最大吸力:60kg(120Lbs)
输入电压:DC12V/DC24V(可调)
工作电流:DC12V/170mA DC24V/85 mA
适用门型:各种单开式或双开式防烟门
※配有手动关门释放按钮

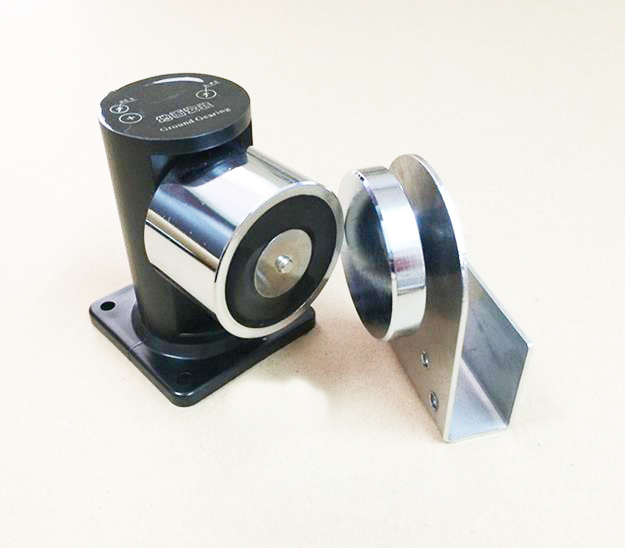

地面电磁门吸

防火门地吸门锁

WX-D60

防烟门地吸
外形尺寸:长80×宽80×高120mm
最大吸力:60kg(120Lbs)
输入电压:DC12V/DC24V(可调)
工作电流:DC12V/170mA DC24V/85 mA
适用门型:各种单开式或双开式防烟门
※配有手动关门释放按钮


地面门吸,玻璃门门吸

方形防烟门墙吸

WX-F60

方形防烟门墙吸 外形尺寸:长86×宽70×高43mm
最大吸力:60kg(120Lbs)
输入电压:DC12V/DC24V(可调)
工作电流:DC12V/170mA DC24V/85 mA
适用门型:各种单开式或双开式防烟门
※配有手动关门释放按钮


防烟门地吸或墙吸

WX-S60

防烟门地吸或墙吸两用型
外形尺寸:长118×宽93×高112mm
最大吸力:60kg(120Lbs)
输入电压:DC12V/DC24V(可调)
工作电流:DC12V/170mA DC24V/85 mA
适用门型:各种单开式或双开式防烟门
※配有手动关门释放按钮


铁链电磁门吸

FM80g墙式
+链条配件

技术参数:额定工作电压:DC24V,
工作电流≤80mA,功耗≤2W,吸力≥500N。
外形尺寸:方形底座75×75mm,高度35mm,
标准链条长度400mm(长度可调)
玻璃专用电磁门吸



技术参数:额定工作电压:DC24V,
工作电流≤80mA,功耗≤2W,吸力≥500N。
外形尺寸:方形底座65×65mm,高度88mm,



电磁门吸接线图以下 防火门电磁门吸
电磁门吸接线图

安装类型:墙式安装 / 地式安装
型号:WX-D60M
产品名称:消防电磁门吸
开门角度:90度
电器性能:抗拉力130磅/60公斤
电压:12VDC
电流:60/120mA
工作原理:断电释放门吸
逃生专用电磁门吸
接线:产品使用12VDC 红色接电源正极,黑色接电源负极


安装示意图
基本参数(玻璃门专用电磁门吸/墙壁和地面式)
墙壁式电磁门吸安装图


产品名称:12V无框玻璃门电磁门吸
产品型号:WX-D60U
开门角度:90度
电器性能:抗拉力130磅/60公斤
电压:12VDC
电流:60/120mA
U支架宽度:24mm (玻璃门)
U玻璃门支架尺寸:108*60*34mm

运作方式:通电上锁,断电开锁
接线:产品使用12VDC 红色接电源正极,黑色接电源负极







玻璃门电磁门吸系列
参数介绍
玻璃门吸安装图
产品参数 参数描述
外形尺寸  长70x宽40x高85(mm)
最大拉力  50kg(110Lbs)直线拉力
输入电压  DC24V+10%(可订DC12V)
工作电流  12V/180mA     24V/70mA
选用配置   配有手动关门释放按钮
适用门型  各种单开或双开式防烟门
表面温度  低于环境温度+20℃以内
适用温度  -10~+55℃(14-131F)
适用湿度  0~90%相对湿度
外壳处理  高温焗漆及环保锌电镀处理
吸板处理  环保锌电镀处理
产品重量  0.9kg


玻璃门专用U支架
产品参数 参数描述
外形尺寸  长80x宽80x厚28(mm)
标准结构  加厚钢板,表面硬铬电镀处理
适用范围  12-18mm无框玻璃门
适用门吸  玻璃门U支架系列门吸
产品配件  内附1.5mm厚镀锌垫片及软胶垫片
门吸U型夹
欧式地面型防烟门电磁门吸 地面型电磁门吸,采用低功耗使用,更环保,更耐用。专业防残次设计,使得更安全耐用。发生火警时会自动关闭防火门,设有测试按钮,内置反向电流防护装置。
产品参数 参数描述
锁体尺寸  长110x宽80x厚83(mm)
吸板尺寸  长100x宽53x厚53(mm)
最大拉力  50kg(110Lbs)直线拉力
选用配置  配有手动关门释放按钮
工作电流  DC12V/140mA        DC24V/70mA
适用门型  各种单开或双开式防烟门
表面温度  低于环境温度+20℃以内
适用温度 -10~55℃(14-131F)
适用湿度 0~90%相对湿度
产品重量 1.1kg



门吸U型夹


产品名称:玻璃门专用电锁门吸
型号:WX-D150C/D60C

产品名称:电磁门吸(木门,不锈钢门等)
型号:WX-D80M

工作原理

通电上锁、断电开锁

工作电压

DC24V±10% (DC12V @110mA特订)

工作电流

55mA

 功率

1.32W

抗拉力

120kg

60KG(可选)

工作温度

≤ 常温 + 20℃

工作寿命

100万次

环境温度

-20~55℃

锁状态信号输出

以上锁状态为标准时,带锁状态NO(常 开)、NC(常闭)信号输出,锁状态信号的负载量不大于DC30V@300mA

 绿色线

COM(公共端)

橙色线

NC (常 闭)

蓝色线

NO (常 开)

磁体材质

紫铜漆包线、铝合金、硅钢板

吸附板材质

电工纯铁

锁体尺寸

L85X W65 X H98 (mm)

 吸附板板尺寸

L72 X W30.5 X H109.5 (mm)

 安装类型

单门、明装型

 应急开关

带应急开关装置

 适用范围

与消防控制系统,门禁、一卡通系统配套使用,广泛应用于8-19mm无框玻璃门

 开门角度

90度

工作原理

通电上锁、断电开锁

工作电压

DC12/24V±10%

工作电流

80/40mA

 功率

0.96W

抗拉力

60kg

120KG(可选)

工作温度

≤ 常温 + 20℃

工作寿命

100万次

环境温度

-20~55℃

锁状态信号输出

 绿色线

橙色线

蓝色线

磁体材质

紫铜漆包线、铝合金、硅钢板

吸附板材质

电工纯铁

锁体尺寸

L85 X W65 X H98 (mm)

 吸附板板尺寸

L85 X W65 X H46.5 (mm)

 安装类型

单门、明装型

 应急开关

带应急开关装置

 适用范围

与消防控制系统,门禁、一卡通系统配套使用,广泛应用于消防门、防火门、自动门、传递窗与ATM防护舱

 开门角度

90度



玻璃门电磁门吸安装示意图

防火门,木门,铁门门吸安装示意图



WX-02墙壁式电锁

应用范围】适用于消防疏散通道的常开防火门,但有时防火门扇开启后离墙的距离较远,采用01墙式标准型电磁门吸够不着,又嫌地式不美观实用,此时可选用墙式加长型,采用带加长支架的吸板。


产品结构】电磁铁+加长支架吸板。


产品材质】磁铁采用专用电工磁钢材料制作,剩磁极小;采用分层式内腔结构,提高磁导率降低矫顽力,并防止磁饱和磁损耗;磁铁和吸板表面镀铬。电磁铁底座等部件采用PE模压技术制作, 敲不碎砸不烂,外型美观,防锈耐用。加长支架为锌合金精铸而成,表面静电喷塑。


技术参数】额定工作电压:DC24V,工作电流≤80mA,功耗≤2W,吸力≥500N,剩磁≤3N。


产品优点】门扇离墙距离较远时采用,电磁铁水平转角±45°可调,适用于不同开启角度的防火门;采用高温散热密封胶固化,整体绝缘防潮防水防损坏;底座下设4mm厚海绵缓冲垫,加长支架吸板角度也可调;电磁铁和吸板具有防锈底层和装饰铬双电镀层,防锈性能极佳;剩时磁极小,并且磁铁中心安有独特的防剩磁分离弹簧柱,并且弹力10-50N可调,方便与各类闭门器配合使用,增加助推力。


工作原理】平时由FMK控制器或消防控制中心控制模块输出DC24V工作电压给电磁门吸,使电磁门吸吸合门页定位,将防火门保持常开状态,遇火警时DC24V断电,使电磁门吸失电释放门体,防火门通过闭门器关闭。双开防火门通过控制左、右门延时断电顺序关闭,同时反馈门体释放信号。


外形尺寸】转动磁铁-方形底座75×75mm,高度60mm;支架有短、中、长式,长度分别为100、120、140mm;产品总高度分别为160、180、200mm。


安装要求】安装在门扇上角,所以防火门扇在最大开启角度时离墙面的最近距离增加到160、180、200mm;支架有短、中、长式供选择。墙式安装方便美观,布线短。


订货说明】订货时请说明选用短、中、长式支架。
